精粵-1325廣告雕刻機、木工雕刻機、電木板切割機

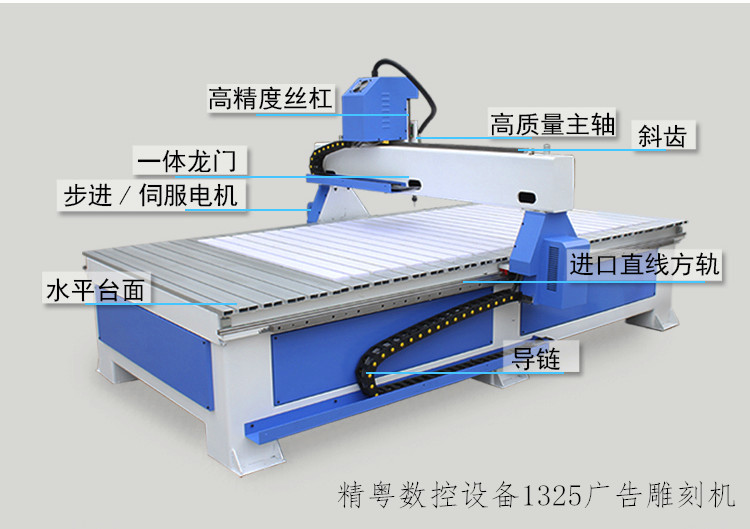

JY-1325采用龍門結構型式，雙邊驅動配合齒輪齒條，具備強大的切割雕銑能力、切割速度快、雕銑精度高，極低的運行成本、優異的穩定性、高質量的加工以及極高的適應能力。
JY-1325主要是針對雕銑，切割，優異的異形切割能力， 整機運行穩定、技術成熟、工作效率高、使用成本低。針對電木、pc、pvc、PE、亞克力密度板，等板材的切割.
JY-1325床身采用滿焊工藝，并做回火失效處理，五面銑加工中心加工打孔，有效保證機器運行精度及穩定性。機器臥式結構，穩定性好，不變形。傳動部件如減速機、導軌和齒輪齒條均采用國外進口品牌，其龍門整體結構和齒輪齒條的傳動方式保證了設備的高速定位、快速動態響應和好的穩定性。
設備配置參數
代號/型號 | JY-1325 |
臺面尺寸 | 1300*2500mm |
工作行程 | 1220*2440*200mm |
空行速度 | 35m/min |
工作速度 | 15--25m/min(MAX) |
工作電壓 | AC380V/3PH/50HZ |

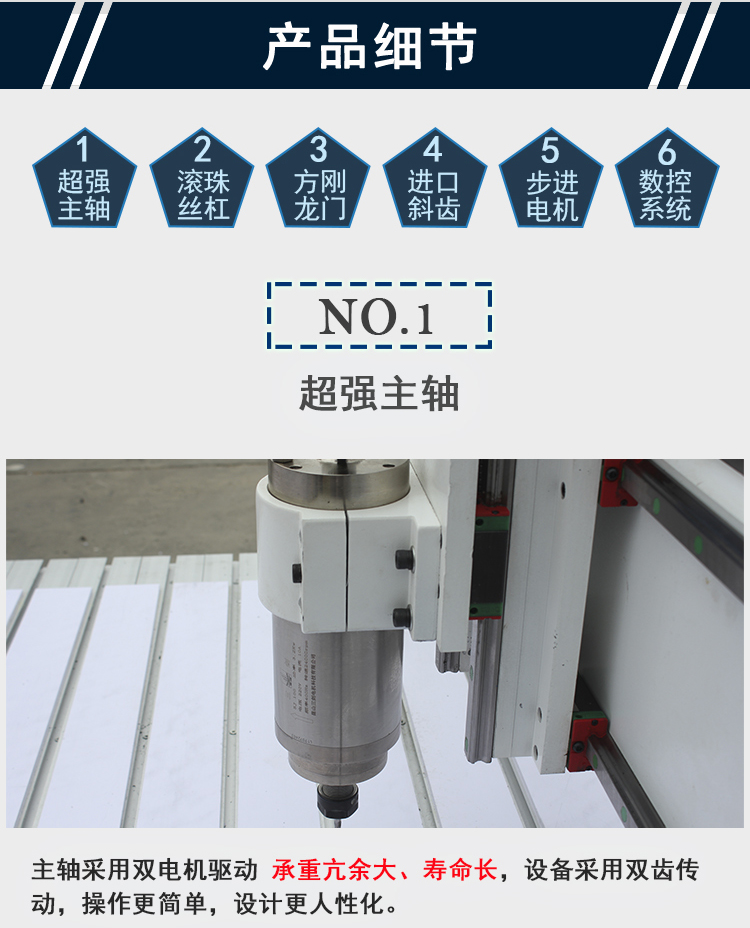

主軸功率 | 配有前程數控風冷6千瓦變頻主軸配有吸塵罩頭 |
加工精度 | 加工精度0.15mm----定位精度0.05mm |
設備架構 | 鋼架焊接經噴砂、退火處理，加厚加寬數控龍門 CNC 一次成型加工結構穩定，精度高. |

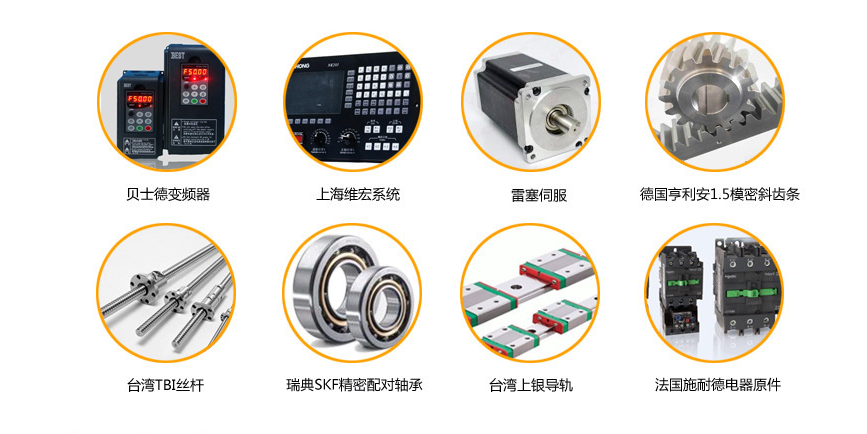

驅動系統 | 雷塞758閉環伺服驅動 |
控制系統 | 上海維宏5.449操作系統，穩定性好（該系統操作比較方便，尤其適合于切割、鏤銑、打孔、雕刻等） |
齒輪齒條 | 臺灣新月高精度斜齒 |
導軌絲桿 | 臺灣上銀方型直線2.0導軌(高防塵、3000公里免維護、維護方便）Z軸臺灣TBI高精度絲杠。 |
變頻器 | 貝士德”7.5千瓦變頻器有質量保障穩定性更高 |
控制機柜 | 配有獨立控制柜（含電腦），避免機箱掛在床身上所帶來的震動,方便移動，保養電器部件方便。 |
臺面結構 | 整體床身加重處理，配有雙滾輪壓輥和6區真空吸附專用臺面。 |
保養方式 | 整機配有加油系統，避免手動加油 |
軟件格式 | G代碼格式 |
裝夾方式 | 配有7.5千瓦真空吸附泵更穩定牢固 |
應用軟件 | 精雕、文泰、Artcom、Type3，Alphacam可兼容CAD/CAV等設計制作軟件 |
備 注 | 刀具、工具一套、含增值稅、含運費、含電腦、培訓主要配件保修一年終身維護 |
